問題描述:
山東中煙工業有限責任公司濟南卷煙廠制絲車間根據維保要求,需要定期拆卸SQ344A切絲機排鏈輥輪軸,完成更換軸承的工作。受限于輥輪軸安裝空間狹小并有遮擋,只能將銅棒以一定的傾斜角度抵住軸端面,通過不斷錘擊將輥輪軸頂出,整個過程費時費力。
拆卸過程中,敲擊銅棒的力線與輥輪軸軸線存在一定夾角,會產生垂直于輥輪軸軸線的分力。此分力一方面大大降低了力的傳輸效率,另一方面迫使輥輪軸擠壓安裝面造成設備損傷。同時,斜向敲擊銅棒還易發生打滑、砸傷等情況,對人員和設備安全造成不利影響。
改進方法:
設計SQ344切絲機輥輪軸專用拆卸工具。拆卸工具主要由螺旋副傳動機構、推力軸承、筒身、端蓋、方向保持機構及連接螺桿組成。使用時,連接螺桿將輥輪軸與螺旋副傳動機構固定,筒身及端蓋起支撐作用,擰動螺母使螺桿產生相對位移,將輥輪軸拉拔出安裝位置。
由于螺母與端蓋接觸屬于面面接觸,摩擦力較大,螺母回轉時會消耗掉大量有用功,影響裝置省力操作;接觸面面積較小,應力較為集中,端蓋易發生變形。因此,設計中引入推力軸承,設置在端蓋與螺母之間,通過軸承壓蓋和擋圈固定在端蓋上。螺母回轉時,帶動推力軸承周向轉動有效減小摩擦力影響,同時推力軸承可以承受較大的軸向力。
實施效果:
實現SQ344切絲機排鏈輥輪軸軸承快速更換,有效降低人員勞動強度的同時提升了人員和設備安全性。

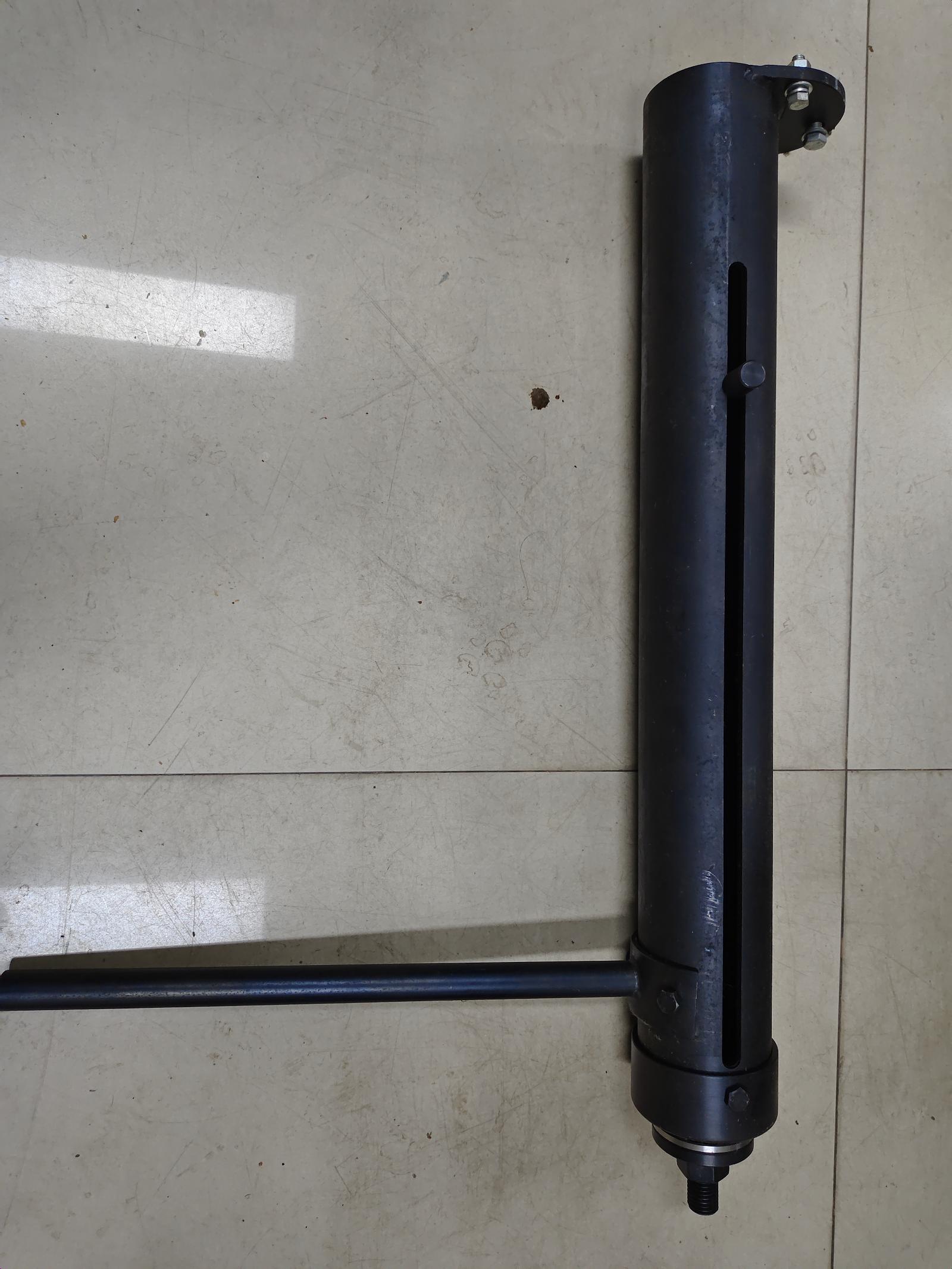

更換專用工具實物圖。

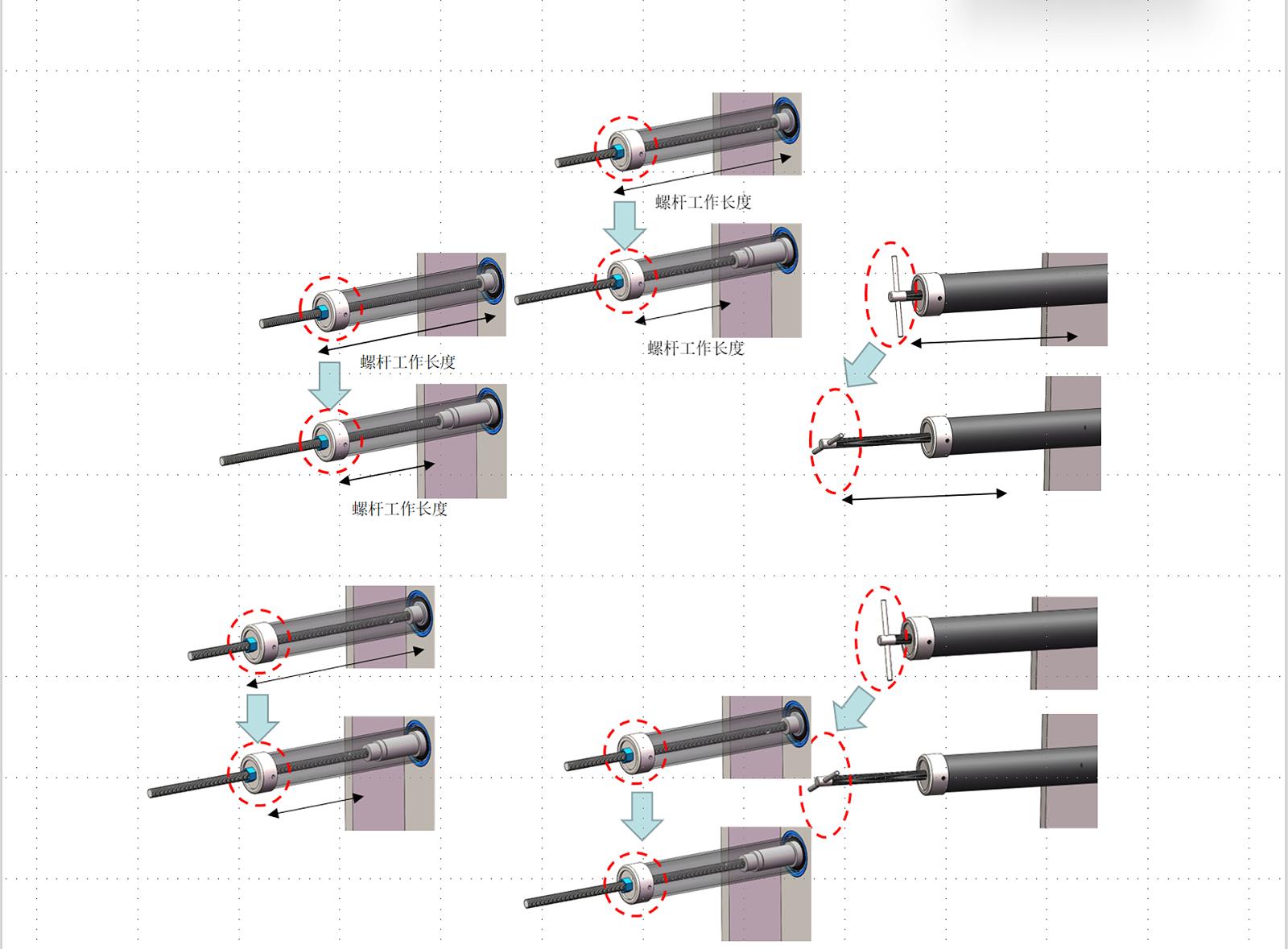

作業流程圖。

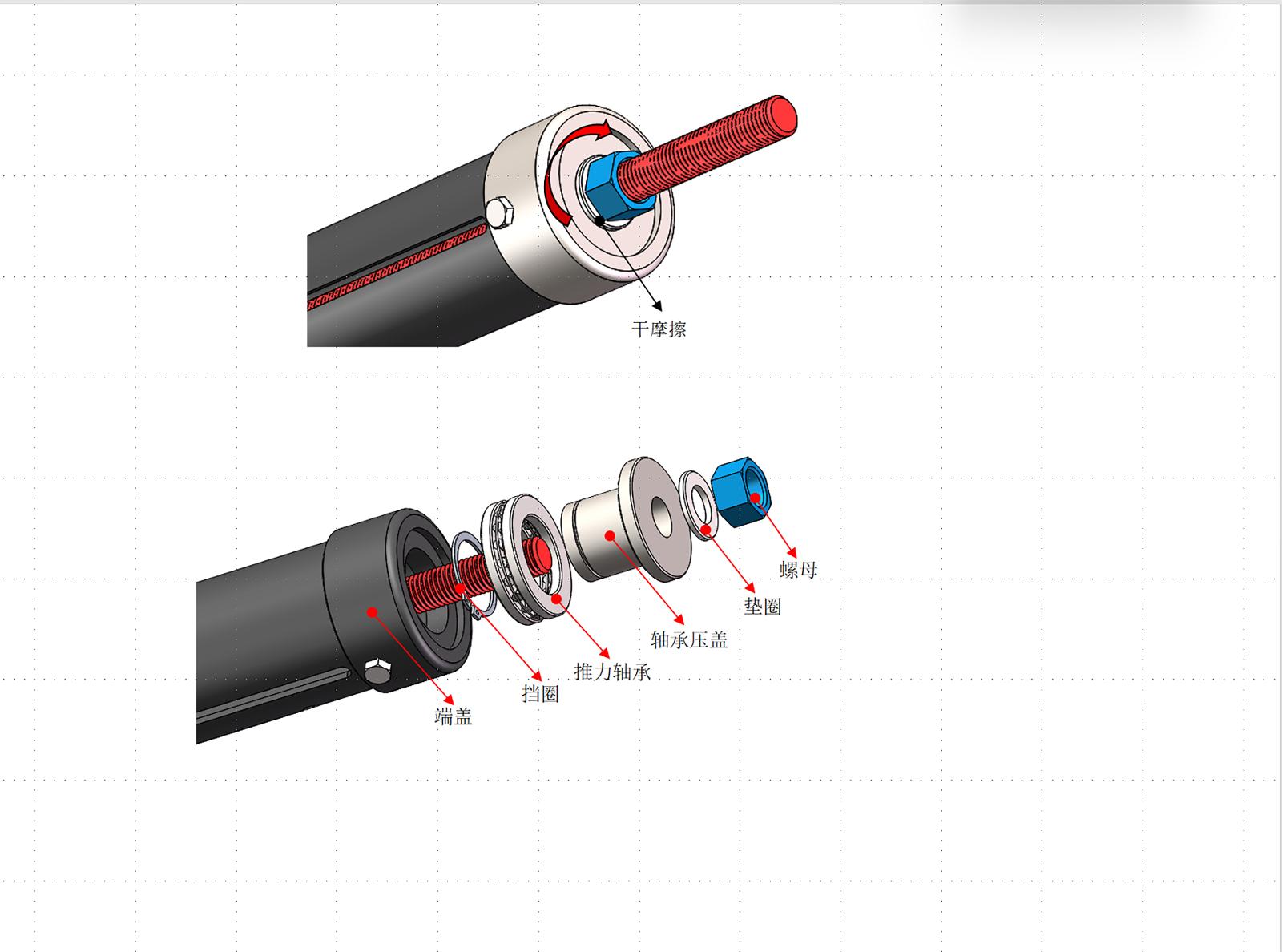

更換工具內部結構圖。
